RB 系列數控高速鋼絲纏繞機

概述:

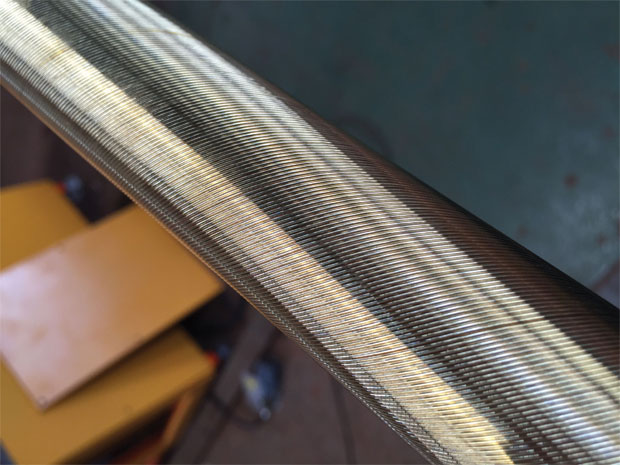

本機是我公司根據國內外專業技術研發、設計、制造的一款新型數控高速鋼絲纏繞機，采用新型機上成型技術和機下數控預調整漲力功能，并采用全數控控制，大幅度的提高了纏繞精度保障了纏繞質量。

RB 系列高速編織機結構及特點:

1.機上鋼絲成型，保障了鋼絲成型精度；
2.機下放線漲力預調整，保障了纏繞放線漲力的精度；
3.全封閉式結構，提高了操作安全性能；
4.全部采用數字化和自動化控制（PLC+人機對話界面和伺服馬達驅動）；
5.無中膠停車報警功能；
6.定長纏繞功能；
7.故障檢測功能；
8.三色報警提示。

主要技術參數:

RB系列數控高速鋼絲纏繞機
產品型號	纏繞 線速度 (m/min)	膠管纏繞 范圍	纏繞 節距 (mm)	中心 高度 (mm)	總功率 (kw)	每錠 軸數 (Z)	線軸容 線量 (kg)	每盤鋼絲 根數(根)	外形尺寸 （長×寬×高）
RB30-4S	5	Φ6～Φ25	20～170	1290	37.5	4Z	5軸	4Z=120根	11350×2100×2630
RB36-4S	5	Φ25～Φ51	20～170	1290	40.5	4Z	5軸	4Z=144根	12100×2100×2630
						5Z	3.5軸	5Z=180根
RB42-4S	5	Φ25～Φ64	20～170	1290	40.5	4Z	5軸	4Z=168根	12100×2100×2630
						5Z	3.55軸	5Z=210根
